西安熔斷器的約定時間和約定電流

2020-08-03 11:31:08

次

對于弧前時間大于0.1s者，時間-電流特性應以電流為橫坐標，西安熔斷器以時間為縱坐標，兩個坐標軸均應采用對數刻度對數刻度為十進位制，橫坐標與縱坐標之比為2:1。然而因為在美國長期確定的習慣，故1:1比例作為另一個選擇標準。圖樣應表示在符合ISO478:1974或ISO593:1974的A3或A4紙上。十進位尺寸應從下列系列中選?。篶m, 4 cm,8 cm, 16 cm F 2.8 cm, 5.6 cm, 11.2 cm

注：作為推薦，盡可能采用優先值2.8cm(縱坐標)和5.6cm(橫坐標)。

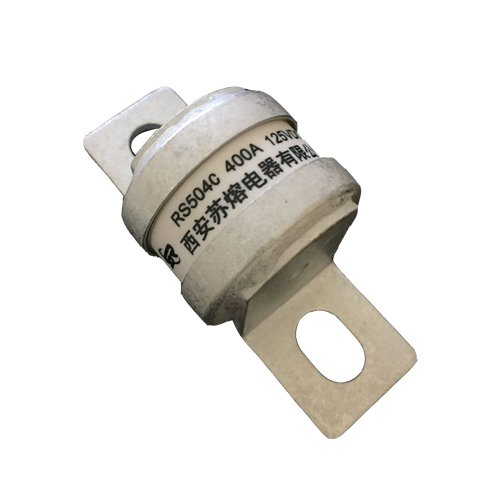

西安熔斷器

約定時間和約定電流，約定時間和約定電流。對于“gD”和“gN”熔斷體，約定時間和約定電流見IEC602692中熔斷器系統H“gD”和“gN”西安熔斷器熔斷體門限值見IEC60269-2中熔斷器系統H。

分斷范圍和分斷能力，分斷范圍與使用類別。第1個字母應表示分斷范圍g”熔斷體(全范圍分斷能力熔斷體)；“a”熔斷體(部分范圍分斷能力熔斷體)。第二個字母應表示使用類別。該字母準確地規定時間電流特性、約定時間和約定電流以及門限，例如:“gG”表示一般用途全范圍分斷能力的熔斷體；gM”表示保護電動機電路全范圍分斷能力的西安熔斷器熔斷體；“aM”表示保護電動機電路的部分范圍分斷能力的熔斷體；“gD”表示全范圍分斷能力延時熔斷體；“gN”表示全范圍分斷能力非延時熔斷體。

注1：目前，只要特性能滿足承受電動機起動電流，“gG”熔斷體常用來保護電動機路。
