可用合適的電感線圈串并聯得到所需的電感值。只要在試驗時不飽和，電感線圈可以有鐵芯。時間常數應在規定的范圍內。低壓熔斷器電弧最終熄滅后100ms時間內直流恢復電壓的平均值應不小規定的值。

電流波形必須用接至適當測量裝置端子上的示波器中的一個測量電路O1來記錄。示波器的另一個測量電路O2應視情況可通過電阻器或變壓器在整定試驗時與電源接線端子連接，而在以后試驗時與低壓熔斷器接線端子連接。

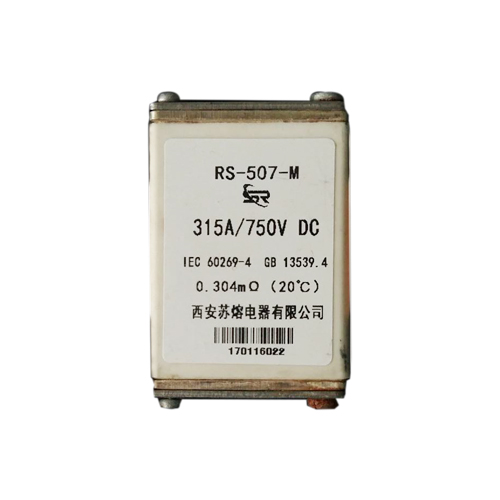

低壓熔斷器

試驗時的電弧電壓應用有適當靈敏度和頻率響應的測量電路(傳感器、傳輸裝置和記錄儀器)進行測量。如示波器能滿足上述要求，即可使用。

試驗電路的整定，試驗電路應該用與試驗電路的阻抗相比其阻抗可忽略的臨時連接導體A代替被試低壓熔斷器來進行整定。

電阻器R和電抗器L應調整到在規定的瞬間可以達到所要求的電流值，及：在交流情況下，工頻恢復電壓所要求的功率因數。對690V熔斷器，工頻恢復電壓為額定電壓的105%；對全部其他低壓熔斷器，工頻恢復電壓為額定電壓的110+%。規定的方法之一或其他能給出更準確的方法來確定在直流情況下，恢復電壓平均值等于被試低壓熔斷器額定電壓的1155%時所要求的時間常數。

電流波形上相應于0.6321點的橫坐標OA代表時間常數值。當使用鐵芯電抗器時，由于鐵芯中有剩磁，上述方法可能給出錯誤的結果。
